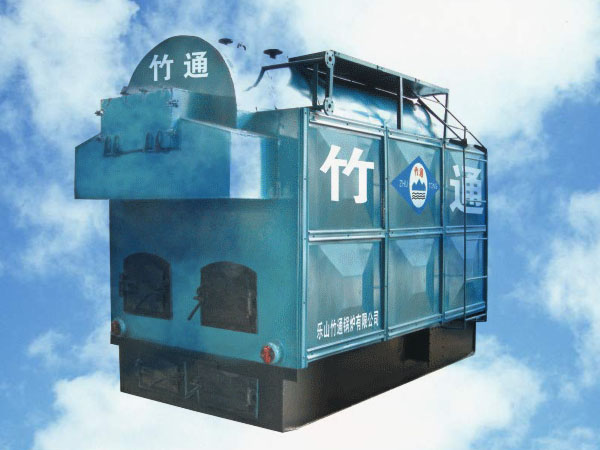

DZL系列链条炉排水火管蒸汽锅炉是新型卧式水火管快装蒸汽锅炉，结构紧凑、单锅筒纵向布置，自然循环方式。水冷壁管在锅筒两侧布置成翼型，有效地防止锅炉底部因结垢而产生鼓包的现象。管板设计为拱形，消除了焊接应力而防止了管板开裂。火管采用螺纹烟管，强化换热、提高热效率。所以启动升温快。占地面积小、安装方便快捷，锅炉运行平稳可靠，供汽稳定，热效率高。
DZL系列单锅筒纵置式链条排蒸汽锅炉参数
型号 参数 名称 | DZL1-1.0/1.25-AⅡ | DZL1.5-1.25-AⅡ | DZL2-1.25-AⅡ | DZL4-1.25-AⅡ | DZL6-1.25-AⅡ | |
额定蒸发量（t/h） | 1 | 1.5 | 2 | 4 | 6 | |
额定蒸汽压力（MPa） | 1.0/1.25 | 1.25 | 1.25 | 1.25 | 1.25 | |
额定蒸汽温度（℃） | 183/194 | 194 | 194 | 194 | 194 | |
给水温度（℃） | 20 | 20 | 20 | 20 | 20 | |
受热面积 | 锅炉本体（m2） | 31.6 | 43.5 | 63.5 | 126.5 | 195.3 |
省煤器（m2) | — | — | 30 | 40.5 | 48.5 | |
适用燃料 | Ⅱ类烟煤 | Ⅱ类烟煤 | Ⅱ类烟煤 | Ⅱ类烟煤 | Ⅱ类烟煤 | |
设计热效率（%） | 78 | 78 | 78.5 | 78.8 | 78.8 | |
计算耗煤量（标煤kg/h） | 160 | 250 | 330 | 680 | 1050 | |
烟尘排放浓度（mg/Nm3） | ≤100 | ≤100 | ≤100 | ≤100 | ||
外形尺寸（长×宽×高mm） | 4870×1850×3000 | 5150×1960×2675 | 5300×2300×3100 | 6800×2450×3175 | 7040×2550×3450 | |
重量（T） | 16 | 19 | 23.5 | 33 | 40 | |
DZL系列锅炉主要技术参数
型号 | DZL1-1.6-AⅢ | DZL1.5-1.6-AⅢ | DZL2-1.6-AⅢ | DZL4-1.6-AⅢ | DZL6-1.6-AⅢ | |
参数 | ||||||
名称 | ||||||
额定蒸发量（t/h） | 1 | 1.5 | 2 | 4 | 6 | |
额定工作压力（Mpa） | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | |
额定蒸汽温度（℃） | 184/194 | 194 | 194 | 194 | 194 | |
给水温度（℃） | 20 | 20 | 20 | 20 | 20 | |
受热面积 | 锅炉本体（m2） | 31.6 | 43.5 | 63.5 | 126.5 | 195.3 |
省煤器（m2） | 18.5 | 18.5 | 30 | 40.5 | 48.5 | |
使用燃料 | Ⅱ类烟煤 | Ⅱ类烟煤 | Ⅱ类烟煤 | Ⅱ类烟煤 | Ⅱ类烟煤 | |
设计热效率（%） | 78 | 78 | 78.5 | 78.8 | 78.8 | |
计算耗煤量（标煤kg/h） | 160 | 250 | 330 | 680 | 1050 | |
烟尘排放浓度（mg/Nm3） | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | |
外形尺寸（长×宽×高mm） | 4870×1880×2575 | 5150×1960×3675 | 5800×2300×3100 | 6800×2450×3175 | 7040×2550×3450 | |
重量（T） | 16 | 19 | 23.5 | 33 | 40 | |
