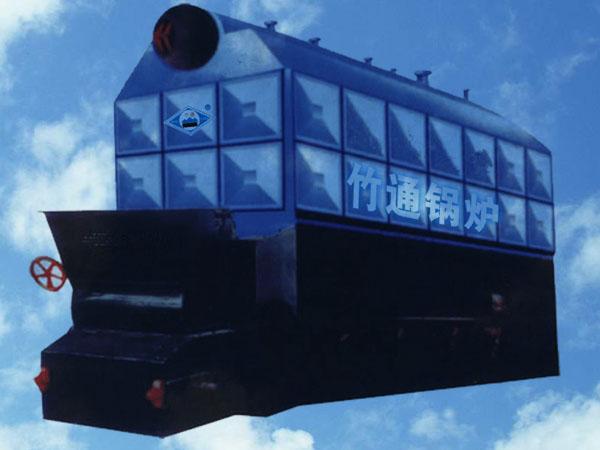

SZL系列链条炉排双锅筒全水管热水锅炉是新型的全水管热水锅炉,结构合理,双锅筒纵向上、下布置,自然循环方式;烟气横向冲刷水管,受热面积大,燃烧室较大,有较好的烟尘沉降作用。锅炉分上下两大部件,运输安装方便、快捷,运行平稳可靠,热水量充足,供热稳定,热效率高。
SZL系列
双锅筒全水管链条炉排热水锅炉参数
型号 参数 名称 | SZL4.2-1.0/95/70-AⅡ | SZL7.0-1.0/115/70-AⅡ | SZL10.5-1.25/115/70-AⅡ | SZL14-1.25/115/70-AⅡ |
额定热功率(MW) | 4.2 | 7.0 | 10.5 | 14 |
额定工作压力(MPa) | 1.0 | 1.0 | 1.25 | 1.25 |
出水温度(℃) | 95 | 115 | 115 | 115 |
回水温度(℃) | 70 | 70 | 70 | 70 |
循环水量(t/h) | 144 | 240 | 360 | 480 |
受热面积(m2) | 231 | 379 | 571 | 763 |
适用燃料 | Ⅱ类烟煤 | Ⅱ类烟煤 | Ⅱ类烟煤 | Ⅱ类烟煤 |
设计热效率(%) | 78.4 | 78.8 | 78.8 | 79.2 |
计算耗煤量(标煤kg/h) | 1018 | 1665 | 2528 | 3298 |
外形尺寸(长×宽×高mm) | 7720×3210×4570 | 8410×3340×5286 | 10950×4380×6520 | 4330×24770×6800 |
运输重量(T) | 上部19.17 下部14.03 | 上部27.6 下部19.7 | 上部31.77 下部24.60 | 四部分组成, 单件重31t |
